Beschrijving

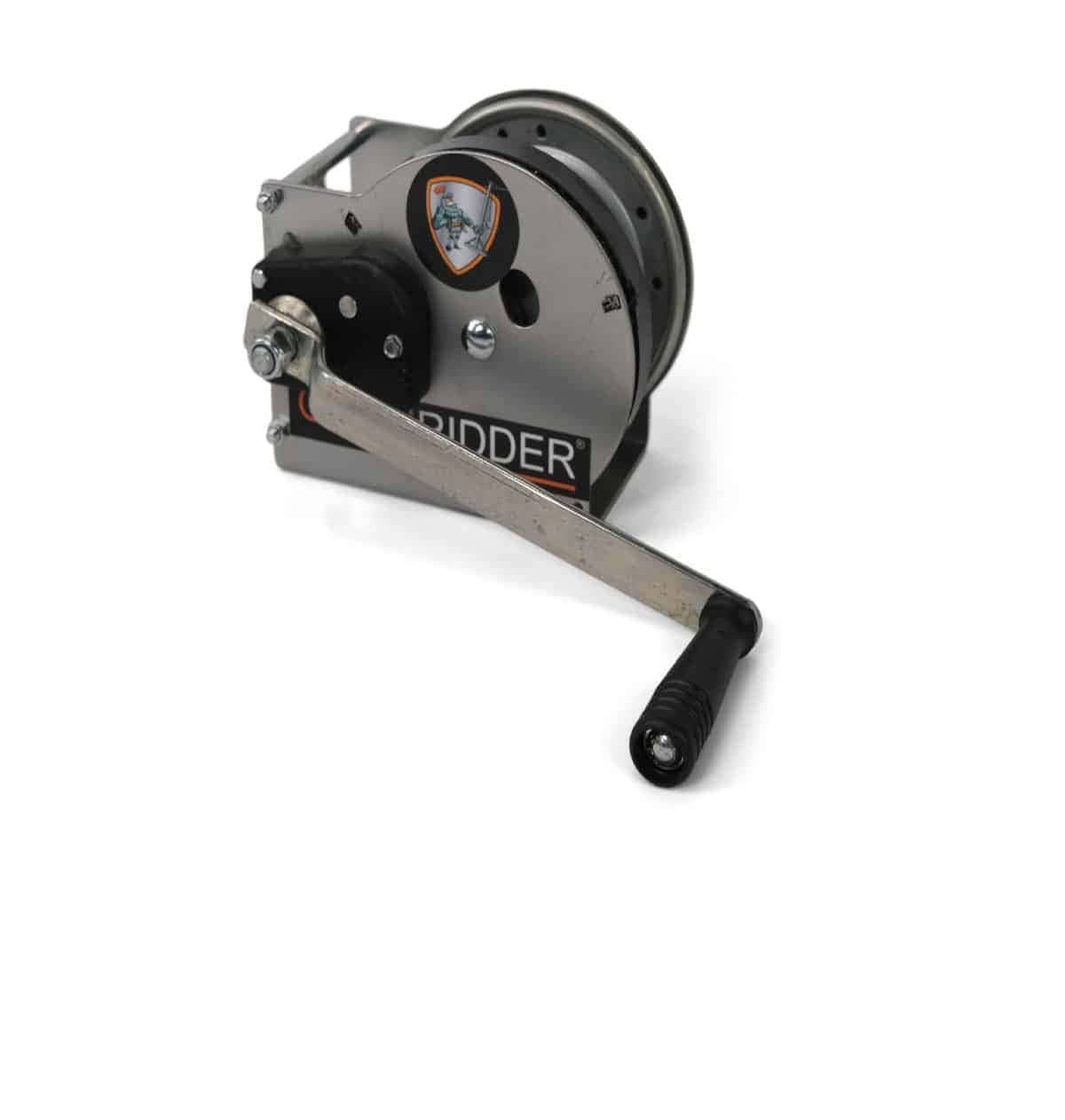

Gevelridder Hybride Lier – Handlier met accuboormachine-aansluiting

De veelzijdige lier voor jouw Gevelridder – handmatig hijsen, eenvoudig oprollen

Op zoek naar een vervangende handlier voor je Gevelridder of wil je jouw bestaande Gevelridder uitbreiden met de mogelijkheid om een accuboormachine te gebruiken?

De Gevelridder Hybride Lier combineert twee bedieningsmogelijkheden in één praktische hijslier: handmatig met de handslinger en met een geschikte accuboormachine via de speciale adapter.

Zo profiteer je van maximale controle tijdens het hijsen en extra gebruiksgemak bij het oprollen en afrollen van de staalkabel.

Twee bedieningsmogelijkheden

1. Handmatig lieren – maximale controle

Met de afneembare handslinger kun je zware materialen nauwkeurig en gecontroleerd hijsen of laten zakken.

Dit is vooral belangrijk bij het monteren van glas, kozijnen en andere zware of kwetsbare materialen, waarbij een rustige en nauwkeurige bediening essentieel is.

Bij zware lasten en bij het hijsen van glas moet te allen tijde handmatig met de handslinger worden gelierd.

2. Accuboormachine – handig voor het oprollen en afrollen

Met de speciale meegeleverde adapter, ook wel nozzle genoemd, kan de lier worden aangesloten op een geschikte accuboormachine met een standaard ½-inch boorkop (13 mm).

Hiermee kun je de staalkabel gemakkelijk op- of afrollen, bijvoorbeeld tijdens het gereedmaken of opruimen van de Gevelridder.

Ons advies: Rol de kabel bij voorkeur rustig op met de handslinger. Gebruik je de meegeleverde adapter met een accuboormachine? Zorg dan altijd voor voldoende kabelspanning en een gecontroleerde bediening.

Verwijder altijd eerst de handslinger voordat je de accuboormachine aansluit.

Belangrijk: altijd minimaal 23 kg kabelspanning!

Een van de belangrijkste aandachtspunten bij het gebruik van deze lier is de juiste spanning op de staalkabel.

Bij het oprollen én afrollen moet de kabel altijd onder minimaal 23 kg weerstand (circa 225 N) staan.

Waarom is dit zo belangrijk?

Wanneer een staalkabel zonder voldoende spanning wordt opgerold, kunnen de windingen los komen te liggen of over elkaar heen kruisen.

Dit kan leiden tot:

• beschadiging of vervorming van de staalkabel;
• beknelling tussen andere kabelwindingen;
• onregelmatig oprollen en afrollen;
• versnelde slijtage;
• gevaarlijke situaties en uiteindelijk zelfs kabelbreuk.

Laat de staalkabel daarom altijd strak, gelijkmatig en zonder kruisende windingen op de liertrommel lopen.

Een goed opgerolde kabel is essentieel voor een veilige en betrouwbare werking van de lier.

Voorkom kruisende kabelwindingen

Controleer tijdens het oprollen regelmatig of de staalkabel netjes naast elkaar op de trommel wordt gewikkeld.

De staalkabel mag nooit over zichzelf heen kruisen of tussen andere windingen worden afgekneld.

Stop direct wanneer de kabel onregelmatig oprolt. Controleer de kabel en corrigeer de situatie volgens de gebruiksinstructies voordat je verdergaat.

Gebruik nooit een beschadigde of vervormde staalkabel.

Houd bovendien altijd minimaal drie volledige kabelwindingen op de trommel.

Geschikt voor verschillende Gevelridder-toepassingen

De Hybride Lier is ontwikkeld voor gebruik met geschikte Gevelridder-modellen en TheCannon en kan afhankelijk van de uitvoering worden toegepast bij:

• Gevelridder S Hybride ,(nautica);
• Gevelridder M Hybride;
• Gevelridder L Hybride;
• het upgraden van geschikte bestaande Gevelridders;
• vervanging van een bestaande, versleten of beschadigde lier.

De lier wordt onder andere toegepast bij het hijsen en monteren van glas, kozijnen, zonweringen, rolluiken en installatiematerialen.

Let op: Niet iedere oudere Gevelridder heeft dezelfde bevestiging of lieruitvoering. Controleer daarom vóór bestelling of deze lier geschikt is voor jouw model.

Technische specificaties en eigenschappen

Belangrijk: De toegestane werklast (WLL) wordt bepaald door de specifieke lieruitvoering en de complete Gevelridder-configuratie. Overschrijd nooit de laagste toegestane werklast van het systeem.

Veiligheidsinstructies

Voor een veilige werking gelden de volgende belangrijke voorschriften:

1. Gebruik bij zware lasten en glas altijd de handslinger. Gebruik geen accuboormachine om dergelijke lasten te hijsen.
2. Houd minimaal 23 kg kabelweerstand aan, zowel tijdens het oprollen als afrollen.
3. Voorkom kruisende kabelwindingen. De kabel moet netjes en strak op de trommel liggen.
4. Verwijder de handslinger voordat een accuboormachine wordt aangesloten.
5. Gebruik een geschikte, voldoende krachtige accuboormachine en houd deze stevig vast om onverwachte reactiekrachten te beheersen.
6. Controleer vóór ieder gebruik de staalkabel, remwerking, bevestigingen en lier op slijtage of beschadigingen.
7. Houd minimaal drie windingen op de liertrommel.
8. Gebruik geen Loctite of vergelijkbare borgmiddelen op de daarvoor niet toegestane onderdelen van de remconstructie.
9. Stop onmiddellijk bij afwijkingen, zoals een niet goed werkende rem, beschadigde kabel of onregelmatige kabelgeleiding.

Volg altijd de geldende gebruiksaanwijzing van de Gevelridder en de lier.

Waarom kiezen voor de Gevelridder Hybride Lier?

✔ Twee bedieningsmogelijkheden in één lier
✔ Handmatige precisie bij zware en kwetsbare lasten
✔ Eenvoudig kabel oprollen met de meegeleverde adapter
✔ Praktisch voor montagewerkzaamheden op de bouwplaats
✔ Geschikt als vervangingsonderdeel of upgrade
✔ Ontwikkeld voor toepassing op Gevelridder-tilhulpmiddelen

Bestel de juiste lier voor jouw Gevelridder

Wil je jouw Gevelridder voorzien van een nieuwe Hybride Lier of overstappen van uitsluitend handbediening naar een uitvoering met accuboormachine-aansluiting?

Neem bij twijfel contact met ons op. Wij helpen je graag bij het kiezen van de juiste uitvoering voor jouw Gevelridder.

Gevelridder – Slimmer werken. Lichter werken. Veilig hijsen.
