In deze categorie vindt u onze Gevelridder vacuümheffers – de lichtste vacuümheffers ter wereld.

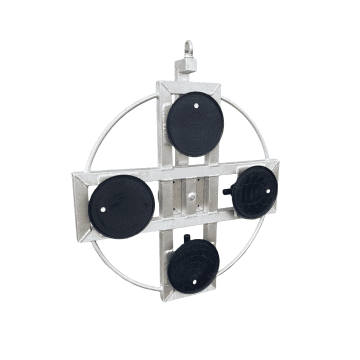

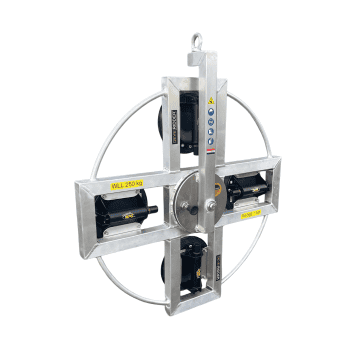

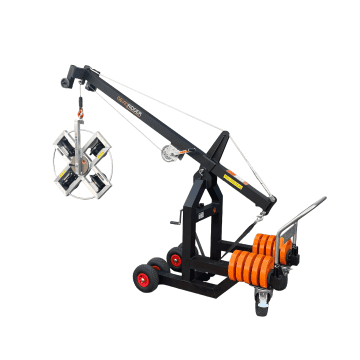

De toestellen zijn verkrijgbaar met een draagvermogen van 150 kg of 250 kg, in een vaste uitvoering of als draaibare variant. De SirLiftAlot serie werkt met handpompzuigers. De Kim serie werkt met elektrische auto zuigers.

Onder de producten vindt u meer informatie over de toepasselijke veiligheidsregels en richtlijnen.

Alle 6 resultaten weergeven

Veilig werken met vacuümheffers volgens EN 13155 en de Arbocatalogus Glaszetten

1. Normkader en basisprincipe

Volgens de Europese norm EN 13155 moeten vacuümheffers die worden gebruikt voor het hijsen van lasten voorzien zijn van een veiligheidsvoorziening die voorkomt dat de last valt bij vacuümverlies.
De norm staat twee uitvoeringen toe:

  1. Secundaire borging: een onafhankelijke mechanische voorziening, zoals hijsbanden, vanglijnen of valbeveiliging, die de last opvangt bij vacuümverlies.

  2. Dubbel vacuümcircuit: twee volledig gescheiden systemen, elk met een eigen vacuümpomp, vacuümreservoir, terugslagklep en visueel/akoestisch waarschuwingssignaal.

Een dubbel vacuümsysteem zorgt ervoor dat bij uitval van één circuit het andere circuit de last veilig blijft vasthouden.

Daarnaast schrijft EN 13155 ook een waarschuwingssignaal voor bij te laag vacuüm en een twee-actie losbediening om onbedoeld loslaten te voorkomen.

2. Veiligheidsvisie van Gevelridder

Bij Gevelridder geldt als uitgangspunt dat de last altijd secundair wordt beveiligd, waar dat technisch en praktisch mogelijk is.
Zelfs bij gebruik van een dubbel vacuümsysteem heeft een secundaire borging een belangrijke veiligheidsfunctie: een dubbel circuit voorkomt vacuümverlies, maar niet dat een ruit scheurt, wegglijdt of breekt.

Indien een secundaire borging of een dubbel vacuümsysteem uitvoeringstechnisch niet mogelijk is, moet dit expliciet worden verantwoord in de Risico-Inventarisatie en -Evaluatie (RI&E) van het project.

3. De rol van de RI&E

Een RI&E (Risico-Inventarisatie & Evaluatie) vormt het fundament van veilig werken.
Hierin worden alle risico’s beoordeeld die het werken met glas en vacuümheffers met zich meebrengt. Op basis van die beoordeling worden passende maatregelen gekozen, zoals:

  • Type vacuümsysteem (enkel of dubbel circuit);

  • Noodzaak van extra hijsbanden of vanglijnen;

  • Afbakening van het valgebied;

  • Maximale hijshoogte;

  • Omgevingsfactoren zoals wind, helling en stabiliteit.

Een actuele, goedgekeurde RI&E is wettelijk verplicht (Arbowet art. 5) én praktisch noodzakelijk om aan te tonen dat de gekozen veiligheidsmaatregelen aansluiten op het werkelijke risico.

4. Toepassing op Gevelridder-modellen

De SirLiftalot-serie en KIM-serie vacuümheffers van Gevelridder zijn ontwikkeld voor toepassingen met een laag risicoprofiel, zoals werkplaatsen of binnenruimtes waar de onderzijde van het glas zich lager dan 1,2 meter boven de vloer bevindt.

Gebruik in andere situaties wordt uitsluitend toegestaan op basis van een actuele RI&E en met naleving van onderstaande voorwaarden:

  • De zuiger moet voortdurend in zicht van de bediener blijven;

  • Het vacuümniveau moet continu visueel gecontroleerd worden;

  • Hijsen boven de eerste verdieping is met deze types niet toegestaan;

  • Voor hogere of risicovollere toepassingen moet worden overgestapt op een industrieel vacuümsysteem met dubbel circuit én secundaire borging volgens het 1-2-3-systeem.

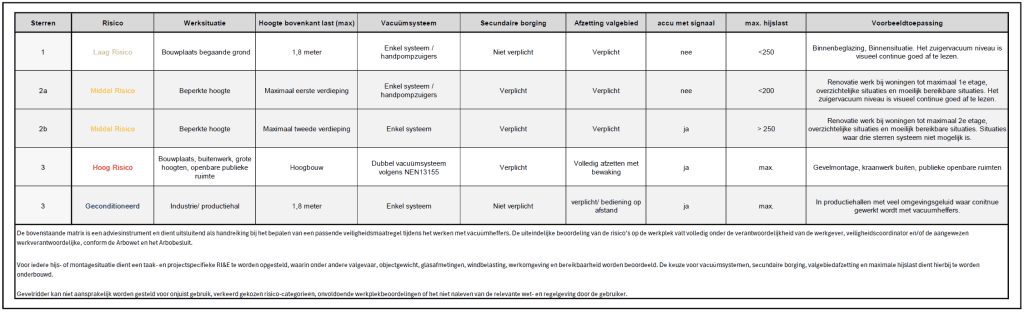

5. Het 1-2-3-veiligheidssysteem

Om duidelijkheid te bieden over de juiste veiligheidsmaatregelen hanteert Gevelridder het door Muyen BV geïntroduceerde en in de Arbocatalogus Glaszetten beschreven 1-2-3-veiligheidssysteem.

Niveau Omschrijving werksituatie Vacuümsysteem Secundaire borging Afzetting valgebied Max. hoogte Voorbeeldtoepassing
1 – Laag risico Binnenruimte of werkplaats; glas ≤ 1,2 m boven vloer en < 1,8 m t.o.v. de haak Enkel systeem met handpompzuigers Niet verplicht Verplicht ≤ 1,2 m Binnen transport, glasvoorbereiding
2 – Middel risico Beperkte hoogte (max. 2e verdieping) Dubbel systeem óf enkel systeem met secundaire borging Verplicht Verplicht ≤ 2e verdieping (voor Gevelridder max. 1e verdieping) Montagehal of lage bouwzone
3 – Hoog risico Bouwplaats, buitenwerk, grote hoogten > 1,8 m, publieke omgeving Dubbel vacuümsysteem Verplicht Volledig afzetten > 3 m (niet toegestaan met Gevelridder-zuigers) Gevelmontage, kraanwerk buiten

Gevelridder-zuigers mogen uitsluitend worden gebruikt binnen niveau 1 en 2.
Voor niveau 3-toepassingen zijn zwaardere industriële systemen vereist.

Het 1-2-3-systeem is geen wettelijke norm, maar een praktisch hulpmiddel dat aansluit bij het risicogestuurde veiligheidsdenken van de Arbocatalogus en de Eurocode-consequence-classes (CC1–CC3): hoe groter het risico, hoe zwaarder de veiligheidsmaatregelen.

6. Aanvullende Nederlandse eisen

Volgens de Arbocatalogus Glaszetten en de Arbowetgeving geldt aanvullend:

  • Er mag nooit onder een hangende last worden gewerkt;

  • Het valgebied moet altijd worden afgezet of vrijgehouden;

  • Alle vacuümheffers moeten jaarlijks worden gekeurd conform EN 13155 en de Machinerichtlijn 2006/42/EG.

7. Samenvatting

Bij Gevelridder staan veiligheid, verantwoordelijkheid en transparantie centraal.
Onze vacuümheffers voldoen aan de technische eisen van EN 13155, aan de veiligheidsprincipes van de Arbocatalogus Glaszetten, en worden ondersteund door een actuele RI&E.

Door toepassing van het 1-2-3-systeem, voortdurende visuele controle en duidelijke hoogte-afbakening wordt voor elke situatie de juiste balans gevonden tussen veiligheid, werkbaarheid en betrouwbaarheid.
